215 světelných linií. Jak jsme rozpohybovali fasádu zimního stadionu v Opavě

Nová tvář stadionu, která navazuje na jeho historii

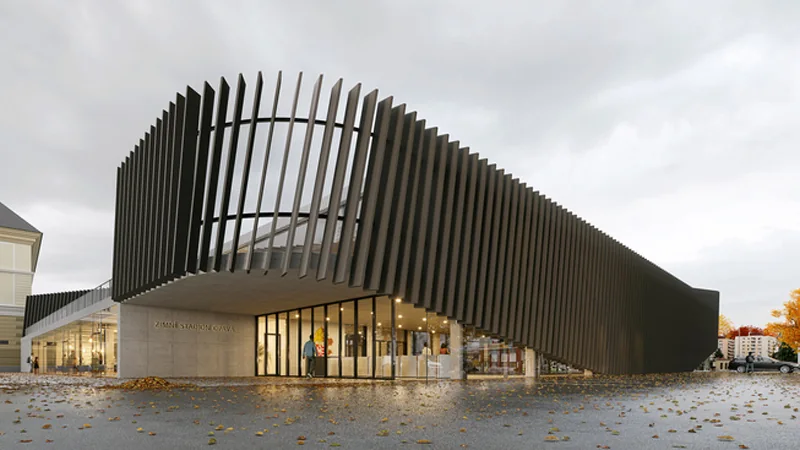

Zimní stadion v Opavě prošel rozsáhlou rekonstrukcí. Jeho novou tvář určuje výrazný plášť z vertikálních lamel, který podle autorů z QARTA Architektura odkazuje na původní ocelovou příhradovou konstrukci stadionu. Fasáda byla od začátku navržená tak, aby mohla pracovat také se slavnostním osvětlením.

Naším úkolem bylo dát tomuto světlu pohyb a propojit stovky samostatných prvků do jednoho spolehlivého systému.

Výzva: 215 samostatně řízených RGB LED pásků

Do fasády je osazeno 215 vertikálních RGB LED pásků. Každý z nich potřebuje vlastní řízení, ale výsledný efekt musí působit jako jeden celek. Barvy a jas se proto mohou měnit po jednotlivých liniích a světelné animace mohou plynule přecházet přes celou budovu.

Řešení zároveň muselo počítat s venkovním provozem, dlouhými kabelovými trasami a jednoduchou obsluhou. Intenzita fasády se upravuje podle okolního denního světla a připravené animace lze spustit také fyzickými tlačítky.

Vlastní kontroler pro každou světelnou linii

Pro projekt jsme vyvinuli a vyrobili kontrolery SC Dimmer RGBW. Každý z nich řídí jednu světelnou linii fasády. Do fasády jsme dodali 215 kontrolerů — jeden pro každý RGB LED pásek.

Řízení doplňuje Spectoda Gateway pro vzdálený dohled a servisní přístup, senzor denního světla a jednoduché ruční ovládání. Celou instalaci lze spravovat také v aplikaci Spectoda.

Od zapojení k hotovým animacím

Od potvrzení objednávky po finální oživení uběhly necelé tři týdny. Po dokončení montáže jsme systém na místě oživili, ověřili komunikaci všech částí a připravili dvě světelné animace pro běžný provoz. Součástí uvedení do provozu bylo i nastavení tlačítek, regulace jasu podle okolního světla a vzdáleného přístupu přes Gateway.

Výsledek: fasáda, která může měnit charakter

Opavský zimní stadion získal světelnou vrstvu, která respektuje architekturu budovy a zároveň jí po setmění dává nový výraz. Jednotlivé lamely mohou svítit v různých barvách a intenzitách, reagovat na připravené scény a vytvářet pohyb napříč fasádou.

Pro provozovatele přitom systém zůstává jednoduchý: přednastavené animace lze spustit tlačítkem, jas se přizpůsobuje okolním podmínkám a servis může probíhat i vzdáleně.

Kdo na projektu spolupracoval

• Investor: Statutární město Opava
• Architektonický návrh: QARTA Architektura — Jiří Řezák, David Wittassek a Pavel Fanta
• Generální dodavatel stavby: PKS stavby
• Dodávka a instalace LED osvětlení fasády: ATLAS servis CZ
• Řízení osvětlení: Spectoda — vývoj a dodávka kontrolerů, Gateway, ovládání, zprovoznění systému a tvorba animací

Na projektu jsme ukázali, že i rozsáhlá architektonická fasáda se stovkami samostatných světelných linií může mít přehledné ovládání, automatický provoz a prostor pro další světelné scény.
